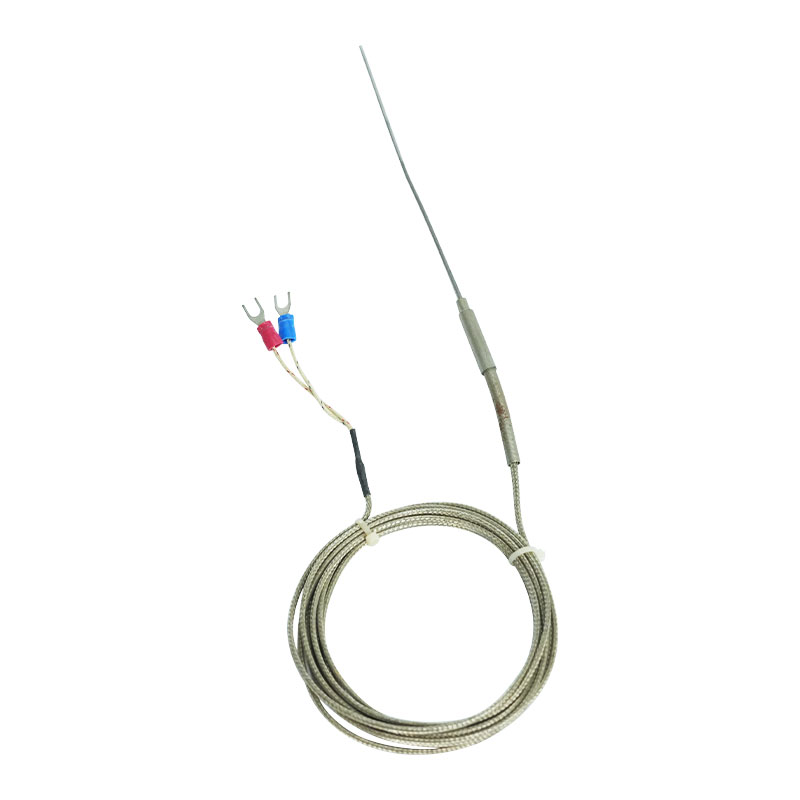

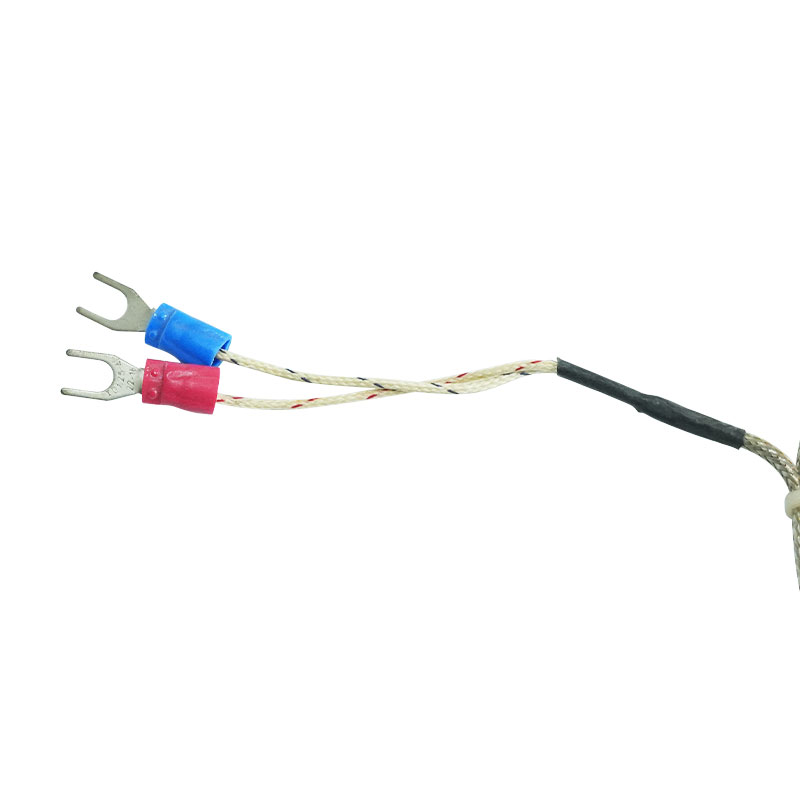

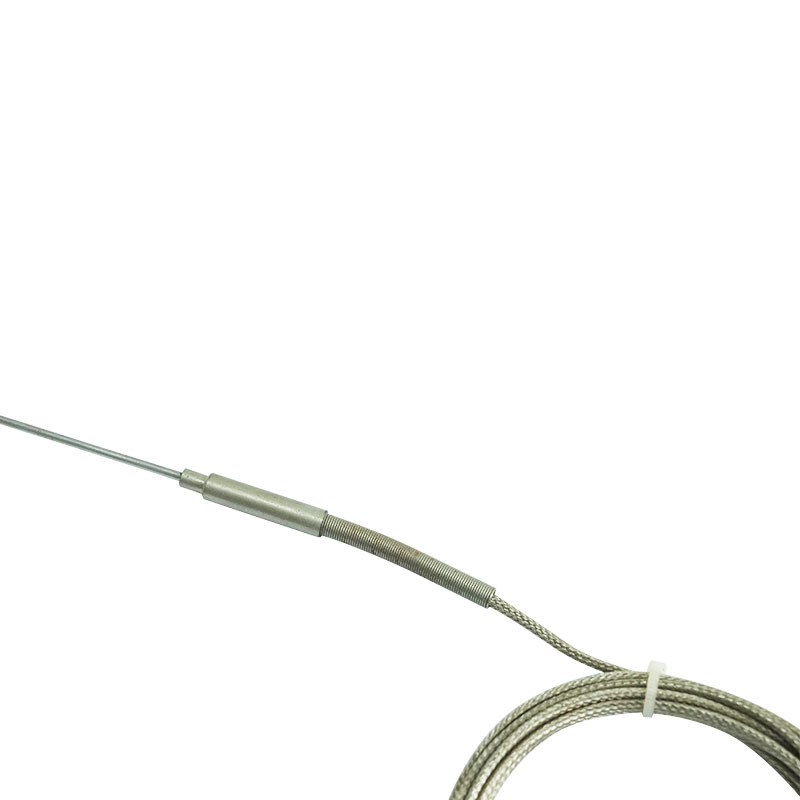

Termocoppia inguainata

La termocoppia rivestita presenta i vantaggi di sottigliezza, facile piegatura, breve tempo di risposta termica, antivibrazione, resistenza alla temperatura, robustezza alla resistenza alla compressione, ecc. Può essere utilizzata non solo per la misurazione diretta ma anche per la termocoppia di assemblaggio come elemento centrale interno per sostituire gli elementi convenzionali del tipo a corda di perline di porcellana. In particolare, è adatto per l'installazione su tubazioni con distanze strette, tubazioni piegate e luoghi speciali di misurazione della temperatura dove sono richiesti risposta rapida e micromovimenti. Contiene: Termocoppia inguainata per dispositivo non fisso Termocoppia con guaina di tipo bullone e ghiera Termocoppia con guaina a flangia con ghiera

Richiedi un preventivo

PRECEDENTE:Termocoppia di superficie serie WRNM SUCCESSIVO:Termocoppia multipunto inguainata

Parametro
Contattaci

tipo, campo di misurazione della temperatura e tolleranza della termocoppia rivestita

Categoria	Codice	Voto di laurea	Diametro exlermale del tubo (mm)	Intervallo di misurazione (℃)	Temperatura massima di applicazione (℃)	∆tTolleranza
Categoria	Codice	Voto di laurea	Diametro exlermale del tubo (mm)	Intervallo di misurazione (℃)	Temperatura massima di applicazione (℃)	1	2
Nichel-cromo-cupronichel	WREK	E	≥Φ3	-40-700	700	±1,5℃ o ±0,4%t	±2,5℃ o ±0,75%t
Nichel-cromo-nisiloy	WRNK	K		-40-900	950
Ferrum-cupronichel	WRJK	J		-40-500	600
Guprum-cupronichel	WRCK	T		-40-350	400
Rodio Platino-Platino	WRPK	S	Φ5-Φ8	0-1100	1300	±1,5℃	i：2,5%l

Termocoppia rivestita con dispositivo non fisso

Tipo di scatola di connessione	Modellololo
Tipo semplice	WR□K-101 WR□K ₂ -101
Tipo impermeabile	WR□K-131 WR□K ₂ -131
Tipo ad accoppiamento rapido	WR□K-151 WR□K ₂ -151
Tipo di presa aeronautica	WR□K-161 WR□K ₂ -161
Tipo di maniglia	WR□K-187 WR□K ₂ -187
Tipo di cavo di estensione	WR□K-191 WR□K ₂ -191

Nota:(1)WRNK-101 può essere utilizzato per sostituire il nucleo interno della termocoppia del gruppo. (2)Il tipo di cavo di prolunga solitamente è collegato con un cavo da 500 mm, se è necessario aggiungerlo, indicare la lunghezza. (3) Il terminale di misura è fornito con isolamento. se è necessario collegarlo alla scocca cambiare il modello mantissa da "1" a "2" e da "7" a " 8 ". ad esempio 131 viene modificato in 132; 187 viene modificato in 188. (4) Fare riferimento alle pagine 26-28, Tabella 6 e Figura 35 per la tacca di graduazione e l'intervallo di misurazione. Tempo di risposta, diametro e lunghezza disponibile della termocoppia con guaina.

Termocoppia con guaina con bullone e ghiera

Tipo di scatola di connessione	Modellololo
Tipo impermeabile	WR□K-231 WR□K ₂ -231 WR□K-331 WR□K ₂ -331
Tipo ad accoppiamento rapido	WR□K-251 WR□K ₂ -251 WR□K-351 WR□K ₂ -351
Tipo di presa aeronautica	WR□K-261 WR□K ₂ -261 WR□K-361 WR□K ₂ -361
Tipo di cavo di estensione	WR□K-291 WR□K ₂ -291 WR□K-391 WR□K ₂ -391
Tipo di cavo di estensione(stainless steel flexible tube)	WR□K-291G WR□K ₂ -291G WR□K-391G WR□K ₂ -391G

Nota:(1) Il cavo da 500 mm è solitamente collegato al tipo di cavo di prolunga, se è necessario aggiungerlo, indicare la lunghezza.

(2)Il terminale di misura è fornito con tipo di isolamento. la vestibilità deve connettersi con la shell; cambiare il modello mantissa da "1" a "2", ad esempio 231 viene cambiato in 232;291 viene cambiato in 292.

(3) Il diametro della termocoppia rivestita non è inferiore a 5. La fornitura generale di bulloni con ghiera è M16×1,5 e ≤Φ4 è M12×1,5.

(4) La pressione nominale della flangia della ghiera fissa è 2,5 MPa. La pressione nominale della flangia della ghiera mobile è la pressione normale.

(5)Fare riferimento alle pagine 26 - 28, tabella 6 e Fig. 35 per la tacca di graduazione e l'intervallo di misurazione. tempo di risposta, diametro e lunghezza disponibile della termocoppia con guaina

Termocoppia rivestita con flangia e ghiera

Tipo di scatola di connessione	Modellololo
Tipo impermeabile	WR□K-431 WR□K2-431 WR□K-531 WR□K ₂ -531
Tipo ad accoppiamento rapido	WR□K-451 WR□K ₂ -451 WR□K-551 WR□K ₂ -551
Tipo di presa aeronautica	WR□K-461 WR□K ₂ -461 WR□K-561 WR□K ₂ -561
Tipo di cavo di estensione	WR□K-491 WR□K ₂ -491 WR□K-591 WR□K ₂ -591
Tipo di cavo di estensione(stainless steel flexible tube)	WR□K-4911G WR□K ₂ -4911G WR□K-5911G WR□K ₂ -5911G

Nota: (1) Il cavo da 500 mm è solitamente collegato alla prolunga di tipo "S", se è necessario aggiungerlo, indicare la lunghezza separatamente.

(2) Il terminale di misura è fornito con tipo di isolamento. Se è necessario connettersi con lo shell, modificare il modello mantissa da "1" a "2", ad esempio.431 viene modificato in 432.

(3) Il diametro della termocoppia rivestita non è inferiore a Φ5. La fornitura generale per la flangia della ghiera è Φ60 e ≤ 04 è Φ50.

(4) La pressione nominale della flangia della ghiera fissa è 2,5 MPa. La pressione nominale della flangia della ghiera mobile è la pressione normale.

(5)Fare riferimento alle pagine 26 - 28, tabella 6 e Fig. 35 per la tacca di graduazione e il campo di misurazione. Tempo di risposta, diametro e lunghezza disponibile della termocoppia con guaina.
