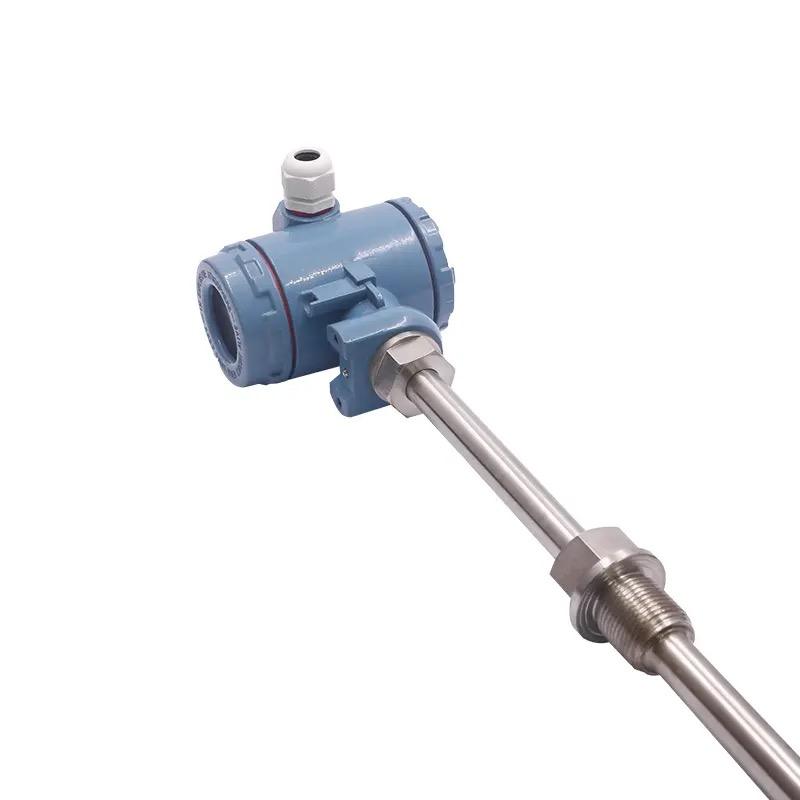

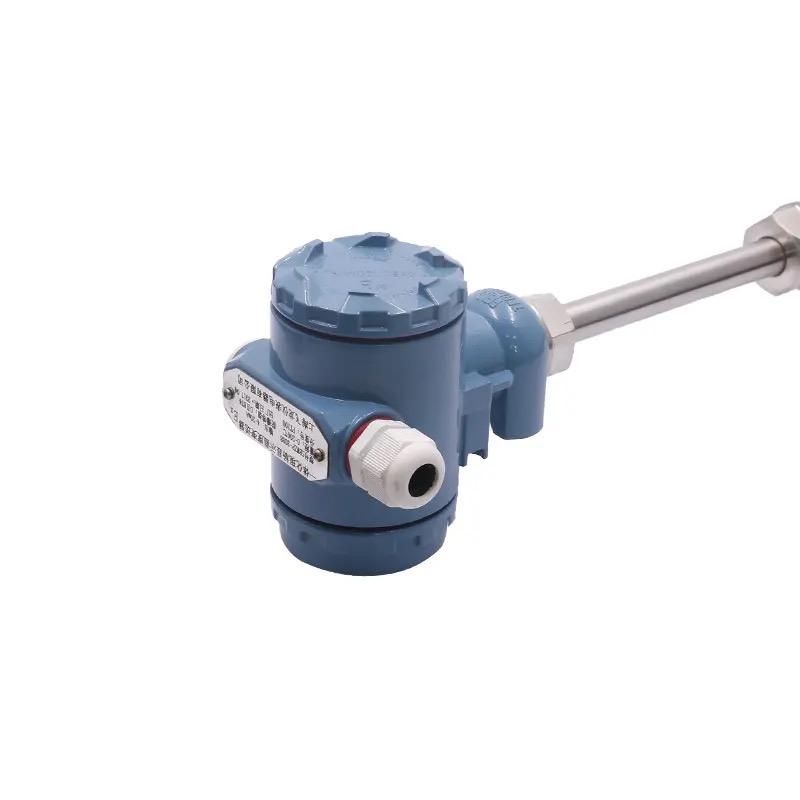

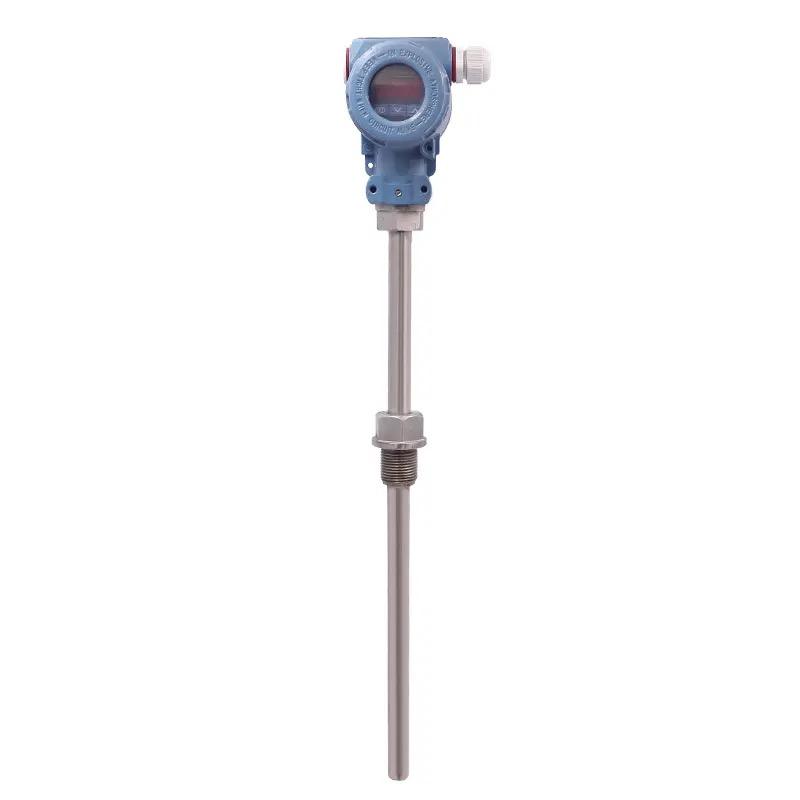

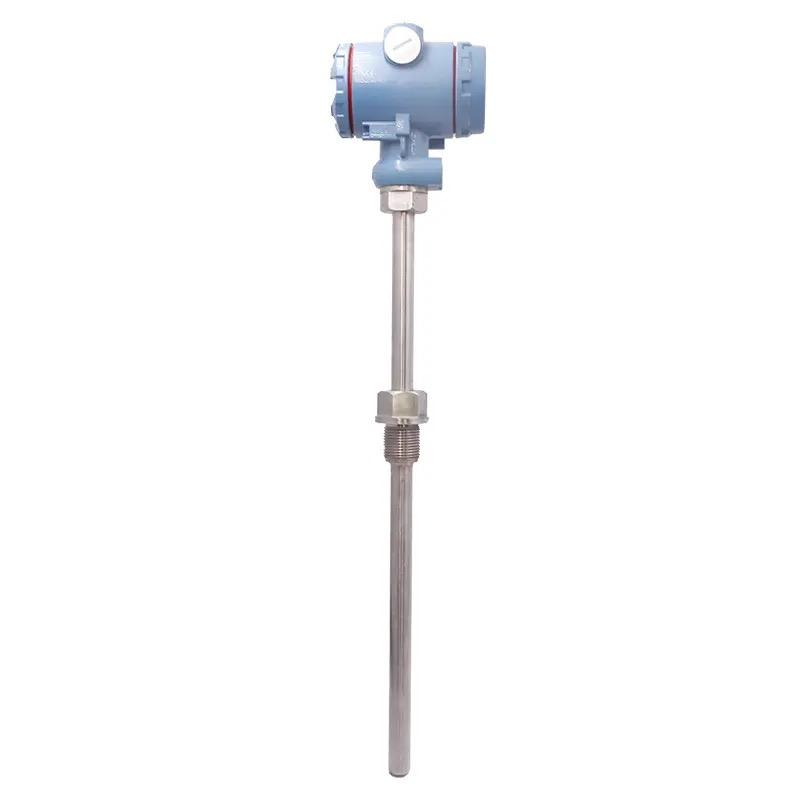

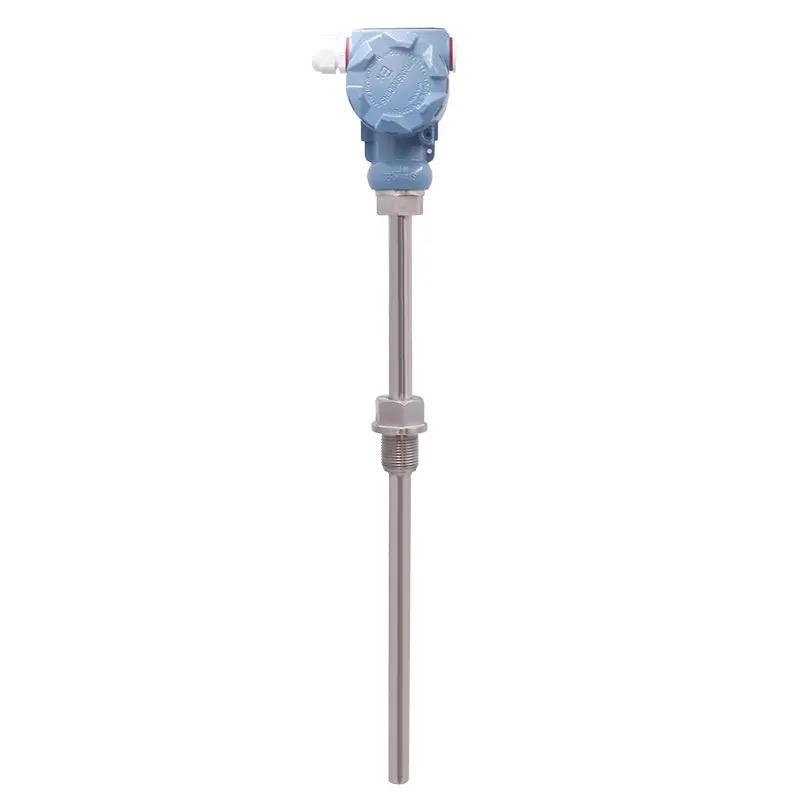

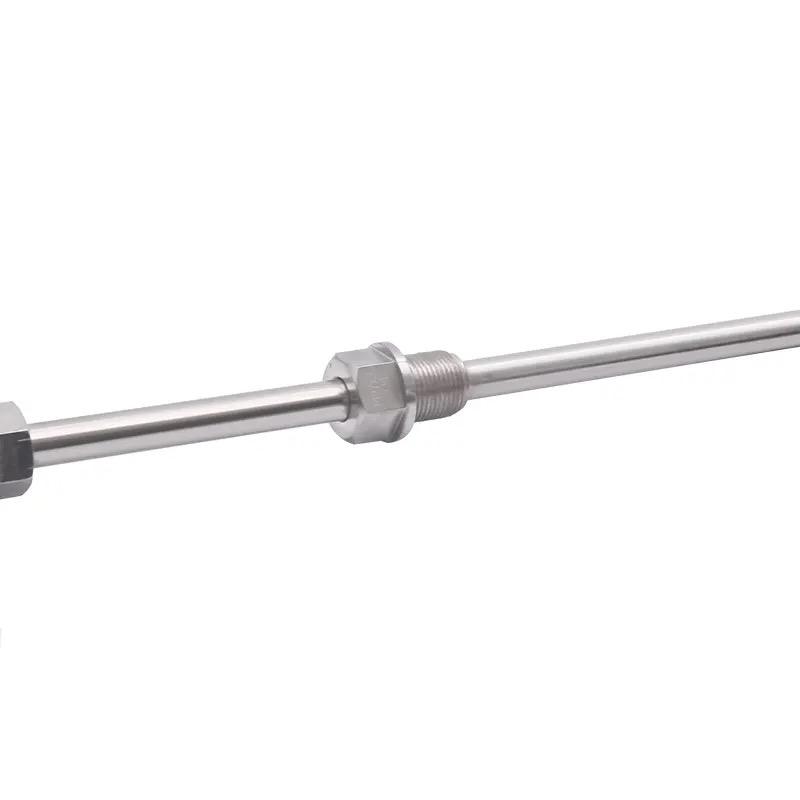

Trasmettitore di temperatura integrato a isolamento totale

Il trasmettitore di temperatura integrato generale viene utilizzato per l'ingresso del segnale di resistenza termica (RTD), termocoppia (TC), resistenza e tensione, che può essere installato nel sensore tramite configurazione PC (sono disponibili protocolli PEOFIBUS-PA e HART). Posti applicabili: · Il trasmettitore di temperatura integrato PCP può essere utilizzato per trasformare tutti i tipi di segnali di ingresso in segnali di uscita da 4-20 mA ·Ingresso Resistenza termica (RTD) Termocoppia (TC) Resistenza (Ω) Voltaggio (mV) .Tramite PC, lo strumento di configurazione può essere utilizzato online. Caratteristiche: .Il PCP generale può essere utilizzato per tutti i tipi di segnali di ingresso .Isolamento elettrico .Sistema a due fili e uscita analogica 4-20mA .Alta precisione .I segnali di guasto del sensore o di cortocircuito possono essere impostati in anticipo secondo NAMUR NE 43. ·La compatibilità elettromagnetica sarà conforme a NAMUR NE 21, CE .Certificazione antideflagrante .Uscita analogica .L'intervallo di misurazione può essere personalizzato dagli utenti

Richiedi un preventivo

Funzionamento e struttura del sistema

Sistema di misurazione

Un trasmettitore di temperatura intelligente è un sistema a due fili con uscita analogica, segnali di ingresso di resistenza termica (RST) a 2, 3 e 4 fili, segnale di termocoppia e segnale di tensione, che può essere configurato tramite uno strumento di configurazione,

Resistenza termica in ingresso (RTD)

Digitare	Intervallo di misurazione	minimo Intervallo di misurazione
Pt100 Pt500 Pt1000 Conforme alla norma CEI 751	-200-850℃ -328-1562°F -200-250℃ -328-482°F -200-250℃ -328-482°F	10K(18°F) 10K(18°F) 10K(18°F)
Ni100 Ni500 Ni1000 Conforme alla norma DIN 43760	-60-180 ℃ -76-356 °F -60-150°C -76-302°F -60-150°C -76-302°F	10K(18°F) 10K(18°F) 10K(18°F)
Tipo di cablaggio	Compensazione della resistenza del cavo di misurazione del sistema a due fili con 2,3 o 4 collegamenti (0-20Ω)
Resistenza del cavo del sensore	Ogni cavo
Corrente del sensore	≤0,6 mA

Segnale di resistenza (Ω)

Digitare	Intervallo di misurazione	minimo Intervallo di misurazione
Resistenza (Ω)	10...2000(Ω)	100(Ω)

Termocoppia (TC)

Digitare	Intervallo di misurazione	minimo Intervallo di misurazione
B (PtRh30-PtRh6) C (W5Re-W26Re) ^[3] D (W3Re-W25Re) ^[3] E (NiCr-CuNi) J(Fe-CuNi) K (NICr-Ni) L (Fe-CuNi) ^[2] N[NiCrSi-NiSi) R(PtRh13-Pt) S(PtRh10-Pt) T(Cu-CuNi) U(Cu-CuNi) ^[2] MoRe5-MoRee41 ^[1] Conforme alla norma IEC 584 Parte 1	0-1820 ℃ 32-3308 °F 0-2320 ℃ 32-4208 °F 0-2495 ℃ 32-4523 °F -200-915℃ -328-1679°F -200-1200℃ -328-2192°F -200-1372℃ -328-2501°F -200-900℃ -328-1652°F -270-1300℃ -454-2372°F 0-1768 ℃ 32-3214 °F 0-1768 ℃ 32-3214 °F -200-400℃ -328-752°F -200-600℃ -328-1112°F 0-2000 ℃ 32-3632 °F	500k (900°F) 500k (900°F) 500k (900°F) 50k (900 °F) 50k (900 °F) 50k (900 °F) 50k (900 °F) 50k (900 °F) 500k (900°F) 500k (900°F) 50k (900 °F) 50k (900 °F) 500k(900°F)
Giunzione fredda	Interno (Pt100) o esterno (0...80 ℃), 32...176 °F
Precisione della giunzione fredda	±1k
Corrente del sensore	30nA

Segnale di tensione (mV)

Digitare	Intervallo di misurazione	Intervallo di misurazione massimo
Millivolt(mV)	-10...100mV	5mV

ingresso uscita (analogico)

Segnale di uscita	4...20 mA.20..4 mA
Caratteristiche di trasmissione	Temperatura, resistenza e linearità della tensione
Carico massimo	(V-8V)/0,025A

(1) Senza riferimento

(2) Secondo DIN 43710

(3) In conformità con ASTM E988

Filtro digitale Grae 1	0...8 secondi
corrente in ingresso	≤3,5 mA
Limitazione attuale	≤25mA
Interruttore di ritardo	4 s (durante l'accensione la-3,8 mA)
Tempo di risposta	1 secondo

Segnale di guasto (monitoraggio dei guasti)

Al di sotto del limite inferiore di misurazione	Dutput ridotto a 3,8 mA
Sopra il limite superiore della misurazione	Uscita fino a 20,5 mA
Danno al sensore Cortocircuito del sensore	Può essere impostato come ≤3,6 mA o ≥21,0 mA

Collegamento elettrico

Alimentazione	U _b =8...35 V CC Protezione dalla polarità
Isolamento elettrico (ingresso/uscita)	U=3,75 kV CA
Intervallo di fluttuazione consentito	U≤5V (quando Ub≥13V, f _massimo =1KH ₂ t)

Precisione

Condizioni di riferimento

Temperatura elevata23℃ (73,4°F）±5K

Resistenza termica (RTD)

Digitare	Precisione della misurazione
Pt100,Ni100 Pt500,Ni500 Pt1000,Ni1000	0,2K o 0,08% 0,5K o 0,20% 0,3K o 0,12%

Segnale di resistenza (Ω)

Digitare	Precisione della misurazione	Intervallo di misurazione
Resistenza	±0,1Ω o 0,08%	10...40Ω
Resistenza	±1,5Ω o 0,12%	10...2000Ω

Termocoppia (TC)

Digitare	Precisione della misurazione
K, J, T, E, L, U, N, C, D S.B.R MoRe5-MoRe41	tipico 0,5 k o 0,08% tipico 1,0 k o 0,08% tipico 2,0 k o 0,08%
Allecled per riferimento interno	Pt100 DIN IEC751 C1.B

Segnale di tensione (mV)

Digitare	Precisione della misurazione	Intervallo di misurazione
Millivolt(mv)	±20μV o 0,08%	-10...10mV

Influenzato dall'alimentazione	≤±0,01%/V con deviazione di 24 ^[3]	Intervallo di misurazione
Influenzato dal carico	≤±0,02%/100Ω ^[3]	-10...10mV

(1)Non applicabile alla termocoppia.

(2) % è relativo al campo di misurazione regolabile (valore massimo).

(3)Tutto l'ala è correlato al valore finale della misurazione (FSD)

Sbalzo di temperatura

RTD
Td=±(15ppmk*Intervallo di misurazione massimo)±50 ppmK*Intervallo di misurazione preimpostato)*∆θResistenza termica Pt100
Td=±(15 ppmk*(valore finale della misurazione 200) 50 ppm/K*intervallo di misurazione preimpostato)*∆θ Termocoppia (TC)
Td=±(50 ppmK*Intervallo di misurazione massimo 50 ppm/K*Intervallo di misurazione preimpostato)*∆θ
∆θ=Il valore della temperatura ambiente è diverso dalla temperatura di ritenzione

Stabilità a lungo termine

≤0,1K/anno[1] o ≤0,05%/anno[1][2]

Condizioni di installazione

Angolo di installazione	Nessuna limitazione
Zona di installazione	Scatola di connessione impermeabile o scatola di connessione antideflagrante

Condizioni applicative Condizioni ambientali

Temperatura ambiente	-40...85℃(-40...185°F). Applicabile ad aree protette contro le esplosioni
Temperatura di conservazione	-0...100℃(-40...-212°F)
Classe climatica	n conformità alla norma EN G0654-1,ClaasC
Condensazione	Autorizzazione
Classe Protaclon	Installazione IP 00/IP 66
Protezione dalle vibrazioni	Conforme alla norma IEC 60068-2-6
Compatibilità elettromagnetica	Emissione irradiata anti-EMI e anti-EMl secondo EN 61326-1 e NAMUR NE 21

Struttura meccanica

Welghl	=40 g
Materiale	Involucro: PC, plastica o poliestere
Terminale	cavo massimo, 1,75 mm2 (0,0027 pollici2)

Display e sistema operativo Funzionamento remoto

Strumento di configurazione	Strumento di configurazione speciale
Software di configurazione	Software operativo per PC (Reaowin 2o00]
intrecciare	Interfaccia PC collegata con cavo TTL-l-RS 232 con spina
Parametro di configurazione	Tipo di sensore, tipo di connessione e unità ingegneristica (C/F intervallo di misurazione, compensazione della giunzione fredda interna/esterna, compensazione della resistenza del cavo nella misurazione del sistema a due fili, condizione di guasto, segnale di uscita (4...20/20...4 mA), filtro digitale (umido), uscita, contrassegno del punto di misurazione (8 caratteri) e uscita analogica.
