Trasmettitore di temperatura: come funziona, precisione e selezione

Cos'è un trasmettitore di temperatura e come funziona?

A trasmettitore di temperatura funziona ricevendo l'uscita elettrica da un elemento sensibile alla temperatura, elaborandola attraverso circuiti interni di condizionamento e linearizzazione del segnale e generando un'uscita standardizzata proporzionale alla temperatura misurata. L'architettura interna di un moderno trasmettitore di temperatura digitale è costituita da quattro stadi funzionali che insieme trasformano un segnale grezzo e non lineare del sensore in un'uscita precisa e resistente al rumore, adatta per la trasmissione a lunga distanza e l'elaborazione diretta da parte di un sistema di controllo distribuito o di un controller logico programmabile.

Le quattro fasi interne di un trasmettitore di temperatura

La catena di elaborazione del segnale all'interno di un moderno trasmettitore di temperatura industriale segue un'architettura coerente indipendentemente dal fatto che l'ingresso provenga da una termocoppia, un RTD o un altro tipo di sensore:

• Acquisizione del segnale in ingresso: Il circuito di ingresso del trasmettitore riceve il segnale del sensore, che può essere un livello EMF di millivolt da una termocoppia (tipicamente da 0 a 60 mV a seconda del tipo e dell'intervallo di temperatura) o un valore di resistenza da un RTD (tipicamente da 100 a 400 ohm per un sensore Pt100 nel suo intervallo di misurazione). Il circuito di ingresso fornisce la corrente di eccitazione per i sensori RTD (tipicamente da 0,2 a 1,0 mA per ridurre al minimo l'errore di autoriscaldamento) e applica un'elevata amplificazione dell'impedenza di ingresso ai segnali in millivolt della termocoppia per evitare di caricare l'uscita del sensore.
• Conversione da analogico a digitale: Il segnale di ingresso amplificato viene convertito in una rappresentazione digitale da un convertitore analogico-digitale ad alta risoluzione, tipicamente con una risoluzione da 16 a 24 bit. Questa alta risoluzione garantisce che il trasmettitore possa risolvere variazioni di temperatura molto piccole all'interno del suo intervallo di misura configurato. Un convertitore a 16 bit su un intervallo di 100 gradi Celsius risolve variazioni di temperatura individuali di circa 0,0015 gradi Celsius, che è molto più fine dell'incertezza di misura finale del sistema ma fornisce la precisione interna necessaria per mantenere l'accuratezza dopo la linearizzazione e il calcolo dell'output.
• Linearizzazione e compensazione: Il processore digitale applica il polinomio di caratterizzazione specifico del sensore memorizzato nella memoria del trasmettitore per convertire il valore digitale grezzo in un valore di temperatura. Questo passaggio di linearizzazione è essenziale perché né i rapporti EMF della termocoppia rispetto alla temperatura né la resistenza dell'RTD rispetto alla temperatura sono lineari; i polinomi di caratterizzazione definiti nella norma IEC 60584 per le termocoppie e nella norma IEC 60751 per le RTD Pt compensano queste non linearità. Per i trasmettitori a termocoppia, questa fase applica anche la compensazione della giunzione fredda che tiene conto della temperatura della giunzione di riferimento sui terminali del trasmettitore, che deve essere misurata e sottratta dall'uscita della termocoppia per produrre una lettura accurata della temperatura di processo.
• Generazione dell'output: Il valore della temperatura linearizzato viene utilizzato per calcolare la corrente di uscita mappando linearmente la temperatura misurata sull'intervallo di corrente da 4 a 20 mA. Il trasmettitore pilota una sorgente di corrente di precisione che mantiene l'uscita di corrente calcolata indipendentemente dalla tensione di alimentazione del circuito e dalla resistenza del cavo, fornendo il segnale del circuito di corrente indipendente dalla tensione che lo strumento ricevente vede come variabile di processo.

Come funziona un trasmettitore di temperatura con le termocoppie?

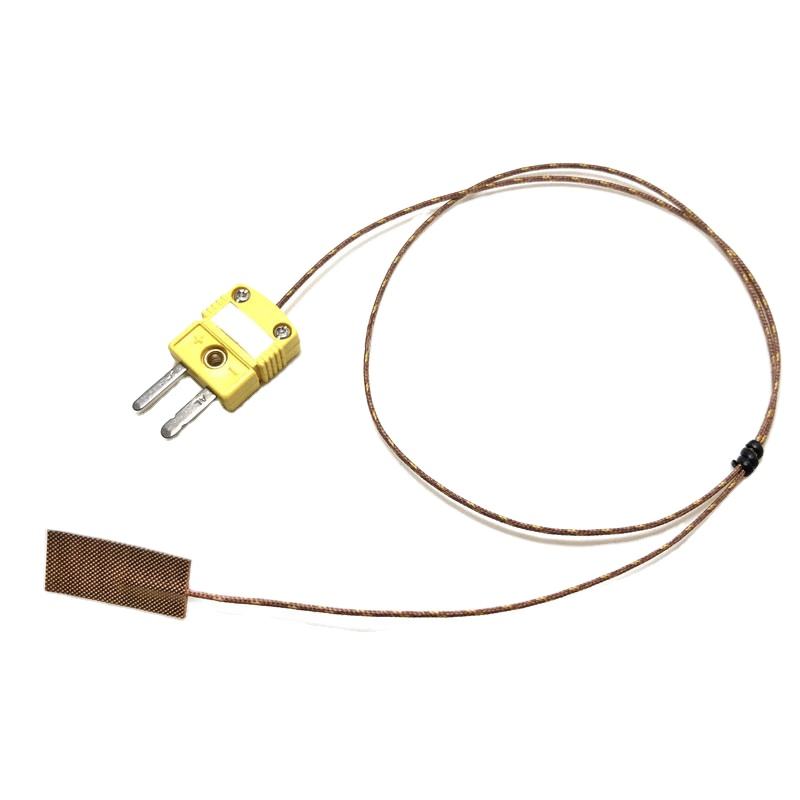

Una termocoppia è una giunzione di due fili metallici diversi che genera una piccola forza elettromotrice (EMF) proporzionale alla differenza di temperatura tra la giunzione di misurazione (la giunzione calda, posizionata nel punto di misurazione del processo) e la giunzione di riferimento (la giunzione fredda, situata nel punto in cui il filo della termocoppia passa ai conduttori in rame, tipicamente ai terminali di ingresso del trasmettitore). La termocoppia non misura la temperatura assoluta; misura una differenza di temperatura e il trasmettitore di temperatura deve aggiungere la temperatura della giunzione di riferimento per convertire questa differenza in una temperatura di processo assoluta.

I moderni trasmettitori di temperatura includono un sensore interno di compensazione della giunzione fredda, in genere un termistore di precisione o un sensore di banda proibita al silicio, montato sui terminali di ingresso della termocoppia. Questo sensore misura la temperatura effettiva dei terminali di ingresso del trasmettitore e aggiunge questa temperatura della giunzione di riferimento alla FEM misurata della termocoppia durante il calcolo della linearizzazione. La precisione della compensazione della giunzione fredda contribuisce in modo significativo all'incertezza di misura complessiva dei sistemi di trasmettitori a termocoppia e i trasmettitori di alta qualità specificano la precisione della compensazione della giunzione fredda separatamente dalla precisione del condizionamento del segnale del trasmettitore. Un errore di compensazione della giunzione fredda di 0,5 gradi Celsius si aggiunge direttamente all'errore di misurazione complessivo, indipendentemente dalla qualità di tutti gli altri componenti del sistema.

La scelta del tipo di termocoppia determina il campo di misura, la sensibilità e le caratteristiche di compatibilità chimica della combinazione sensore-trasmettitore. I tipi più comuni utilizzati con i trasmettitori di temperatura industriali sono:

• Tipo K (Chromel/Alumel): La termocoppia industriale più utilizzata, che copre un intervallo compreso tra circa 200 e 1.260 gradi Celsius con un coefficiente Seebeck di circa 41 microvolt per grado Celsius. Il tipo K è adatto per atmosfere ossidanti e inerti e fornisce un'accuratezza adeguata per la maggior parte delle applicazioni di monitoraggio della temperatura industriale.
• Tipo J (Ferro/Costantana): Adatto per atmosfere riducenti o sotto vuoto, con un intervallo compreso tra 40 e 750 gradi Celsius e un coefficiente Seebeck di circa 51 microvolt per grado Celsius. L'uscita per grado più elevata rispetto al Tipo K significa segnali di ingresso del trasmettitore più piccoli da elaborare, ma il conduttore di ferro limita la temperatura massima e l'atmosfera consentita.
• Tipo T (rame/costantana): Utilizzato per misurazioni criogeniche e a bassa temperatura da 200 a 350 gradi Celsius, con eccellente ripetibilità a temperature inferiori a 0 gradi Celsius, che lo rende la scelta preferita per applicazioni di monitoraggio di celle frigorifere e stoccaggio criogenico.
• Tipo R e Tipo S (leghe di platino/rodio): Termocoppie in metalli nobili utilizzate a temperature elevate da 0 a 1.600 gradi Celsius in applicazioni quali vetro, ceramica e produzione di acciaio in cui le termocoppie in metalli comuni non sopravviverebbero. I loro coefficienti di Seebeck più bassi (circa 10 microvolt per grado Celsius) richiedono un'amplificazione dell'ingresso del trasmettitore ad alta risoluzione per ottenere un'accuratezza adeguata.

Elaborazione degli ingressi RTD nei trasmettitori di temperatura

I rilevatori di temperatura a resistenza (RTD) funzionano secondo un principio fisico fondamentalmente diverso dalle termocoppie, misurando l'aumento della resistenza elettrica di un elemento metallico puro (platino nei tipi Pt100 e Pt1000) all'aumentare della temperatura. Il trasmettitore fornisce una piccola corrente nota attraverso l'elemento RTD e misura la tensione risultante per calcolare la resistenza, quindi applica l'equazione di Callendar Van Dusen o il polinomio di caratterizzazione IEC 60751 per convertire questa resistenza in temperatura.

Le configurazioni di connessione RTD a tre e quattro fili vengono utilizzate per eliminare l'effetto della resistenza del cavo sulla precisione della misurazione. In una configurazione a due fili, la resistenza del cavo (che varia in base alla temperatura ambiente e alla lunghezza del cavo) si aggiunge direttamente alla resistenza RTD misurata e introduce un errore che non può essere corretto. In una configurazione a tre fili, il trasmettitore utilizza un ponte di Wheatstone o un circuito equivalente che annulla la resistenza del conduttore del filo di ritorno comune, riducendo l'errore alla differenza di resistenza tra i due conduttori separati. In una configurazione a quattro fili, coppie separate di cavi di trasporto della corrente e di rilevamento della tensione eliminano completamente l'effetto della resistenza del cavo sulla misurazione, ottenendo la piena precisione intrinseca del sensore RTD. Le connessioni a quattro fili sono standard per applicazioni di laboratorio e di processo ad alta precisione; i collegamenti a tre fili sono comuni nelle installazioni industriali in cui è accettabile un certo errore di resistenza residua del cavo.

Quanto sono accurati i trasmettitori di temperatura?

La precisione di un sistema di trasmissione della temperatura è l'insieme di molteplici fonti di errore individuali, ciascuna delle quali contribuisce all'incertezza di misura totale. Comprendere queste fonti di errore e il modo in cui si combinano è essenziale per selezionare un trasmettitore con precisione adeguata per un'applicazione specifica e per interpretare le specifiche di precisione indicate nelle schede tecniche del trasmettitore.

Componenti di precisione del trasmettitore

Un budget completo per la precisione del sistema di trasmissione della temperatura include contributi dalle seguenti fonti:

• Precisione del sensore: Lo standard IEC 60751 definisce due classi di precisione dell'RTD Pt100. I sensori di Classe A hanno una precisione di più o meno (0,15 0,002 volte il valore assoluto di T) gradi Celsius, dove T è la temperatura in gradi Celsius, che produce circa più o meno 0,25 gradi Celsius a 50 gradi Celsius e più o meno 0,55 gradi Celsius a 200 gradi Celsius. I sensori di Classe B hanno una tolleranza doppia rispetto alla Classe A. La precisione della termocoppia secondo IEC 60584 è espressa come percentuale di lettura o un valore fisso in gradi Celsius, a seconda di quale sia maggiore: una termocoppia standard di Classe 1 Tipo K ha una precisione di più o meno 1,5 gradi Celsius o più o meno 0,4% della lettura, a seconda di quale sia maggiore.
• Precisione di riferimento del trasmettitore: La precisione di condizionamento del segnale del trasmettitore, specificata a una temperatura ambiente di riferimento (tipicamente da 20 a 25 gradi Celsius) in condizioni stabili. I trasmettitori di temperatura industriali di alta qualità di produttori come Emerson Rosemount, ABB, Endress Hauser e Yokogawa raggiungono specifiche di precisione di riferimento di più o meno 0,05 - 0,1 gradi Celsius per gli ingressi RTD e più o meno 0,1 - 0,5 gradi Celsius per gli ingressi termocoppia, rendendo il trasmettitore un contributo relativamente piccolo all'incertezza totale del sistema quando vengono utilizzati sensori ad alta precisione.
• Effetto della temperatura ambiente: La precisione del trasmettitore diminuisce quando la sua temperatura operativa si discosta dalla temperatura di riferimento. Gli effetti tipici della temperatura ambiente del trasmettitore sono specificati come una variazione dell'uscita per grado Celsius di variazione della temperatura ambiente, spesso nell'intervallo compreso tra 0,005 e 0,02 gradi Celsius per grado Celsius di variazione ambientale. In un trasmettitore alloggiato in una custodia da campo che può presentare temperature ambiente comprese tra meno 20 e più 60 gradi Celsius, l'effetto della temperatura ambiente può aggiungere da 0,4 a 1,6 gradi Celsius di ulteriore incertezza all'errore di misurazione totale.
• Deriva a lungo termine: La precisione del trasmettitore di temperatura varia gradualmente nel tempo a causa dell'invecchiamento dei componenti elettronici e dello stress meccanico dovuto ai cicli termici. I trasmettitori industriali ben progettati specificano una stabilità a lungo termine compresa tra più o meno 0,1-0,25% del campo su un periodo di servizio di 10 anni, che si traduce in meno di 0,1 gradi Celsius di deriva all'anno per un tipico campo di misura di 100 gradi Celsius. La verifica della deriva attraverso il controllo periodico della calibrazione è la pratica standard per mantenere l'integrità della misurazione per tutta la vita utile del trasmettitore.

Precisione pratica nelle applicazioni di processo

La precisione combinata di un sistema di sensori e trasmettitori ben accoppiato in una tipica installazione di processo industriale, tenendo conto di tutte le fonti di errore, rientra generalmente nell'intervallo di più o meno 0,5 - 2 gradi Celsius per i sistemi basati su RTD e più o meno 1,5 - 5 gradi Celsius per i sistemi basati su termocoppia. L'intervallo di incertezza più ampio per i sistemi a termocoppia riflette la combinazione tra la minore precisione intrinseca del sensore, l'errore di compensazione della giunzione fredda sul trasmettitore e la maggiore suscettibilità delle misurazioni EMF della termocoppia alle interferenze elettriche.

Per applicazioni che richiedono un'incertezza di misura inferiore a più o meno 0,5 gradi Celsius, selezionare un RTD Pt100 con tolleranza Classe A o 1/3 DIN, collegarlo in una configurazione a quattro fili, utilizzare un trasmettitore ad alta precisione specifico per ingresso RTD e installare il trasmettitore in un luogo con temperatura ambiente stabile e moderata. I sistemi Pt100 a quattro fili dei principali produttori possono raggiungere un'incertezza di misura combinata compresa tra più o meno 0,2-0,3 gradi Celsius in installazioni ben controllate, adatte per applicazioni di processo farmaceutiche, alimentari e di precisione dove è richiesto un controllo più rigoroso della temperatura.

Confronto di precisione: termocoppia e sistemi di trasmettitori RTD

Trasmettitori di temperatura integrati: design e vantaggi

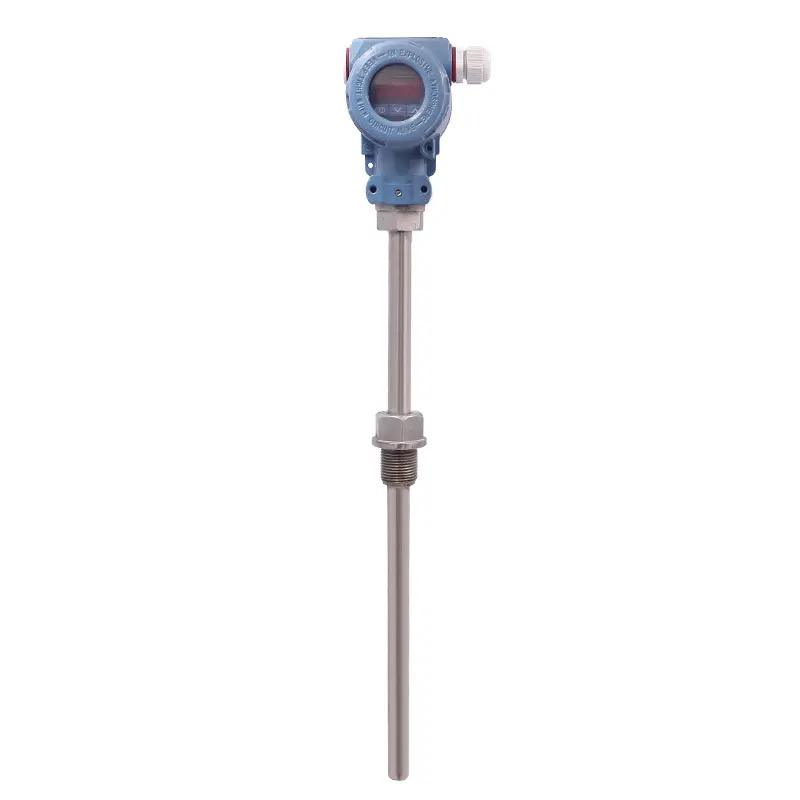

An trasmettitore di temperatura integrato combina l'elemento sensibile e l'elettronica del trasmettitore in un unico gruppo fisico, tipicamente montato direttamente sul pozzetto termometrico o nella testa del gruppo sensore di temperatura. Questo approccio integrato contrasta con la tradizionale architettura divisa in cui un sensore remoto separato si collega a un trasmettitore montato separatamente tramite un cavo di prolunga e offre numerosi vantaggi pratici e prestazionali che hanno reso i trasmettitori integrati la configurazione preferita per la maggior parte delle nuove installazioni di temperatura dei processi industriali.

Configurazioni fisiche dei trasmettitori di temperatura integrati

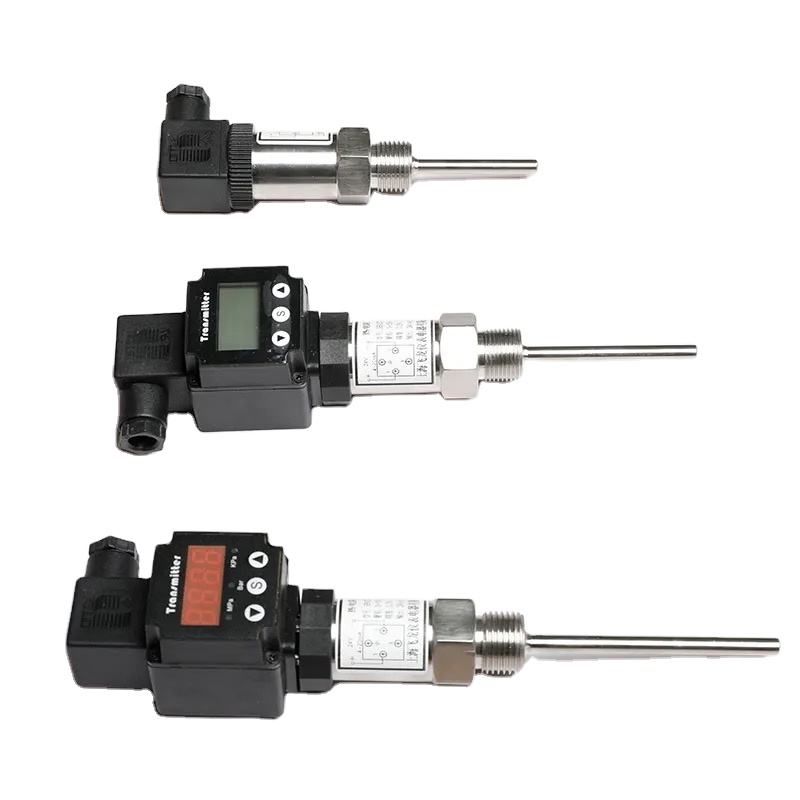

I trasmettitori di temperatura integrati sono disponibili in due configurazioni fisiche principali:

• Trasmettitori montati sulla testa: Un modulo trasmettitore compatto montato all'interno della testa di connessione di un gruppo sensore di temperatura montato su pozzetto termometrico. Il modulo trasmettitore occupa generalmente una custodia in formato DIN B o DIN A che si inserisce nella testa di connessione standard e i cavi del sensore si collegano direttamente ai terminali del trasmettitore all'interno della custodia della testa sigillata. I trasmettitori montati sulla testa eliminano il cavo di prolunga tra il sensore e il trasmettitore, eliminando le fonti di rilevamento EMF, errore di resistenza del cavo e degrado di misurazione indotto dal connettore che influiscono sui sistemi di cavi estesi. Emettono il segnale standard del circuito di corrente da 4 a 20 mA su due fili che escono dalla testa di connessione al sistema di controllo, richiedendo solo un cavo di controllo standard anziché il cavo di prolunga specializzato o il cavo di prolunga per termocoppia richiesto nei sistemi ad architettura divisa.
• Trasmettitori montati su guida DIN o su guida DIN: Moduli trasmettitori compatti progettati per il montaggio su guida DIN 35 standard all'interno di armadi per strumenti o pannelli di smistamento, che in genere ricevono ingressi sensore da sensori di campo remoti su tratti di cavo da brevi a moderati. Questi trasmettitori accettano la stessa gamma di ingressi sensore dei tipi montati sulla testa ma sono posizionati nell'ambiente controllato di un armadio per strumenti, riducendo la variazione della temperatura ambiente a cui sono sottoposti e semplificando l'accesso per la configurazione e la sostituzione. I trasmettitori montati su guida sono comunemente utilizzati in applicazioni raggruppate in cui più sensori vengono alimentati in un unico armadio e in installazioni in cui la posizione della connessione al processo non consente il montaggio di un trasmettitore montato in testa a causa di vincoli di temperatura, vibrazioni o accesso.

Vantaggi prestazionali dei trasmettitori integrati

L'architettura integrata offre miglioramenti prestazionali misurabili rispetto ai sistemi trasmettitori con sensore diviso in diverse aree che influiscono direttamente sulla qualità della misurazione e sull'affidabilità del sistema:

• Eliminazione degli errori del cavo di prolunga della termocoppia: Il cavo di prolunga della termocoppia trasporta il segnale in millivolt della termocoppia dalla testa del sensore al trasmettitore remoto o al sistema di controllo. Qualsiasi interruzione, connettore o circuito di terra in questo cavo di prolunga introduce errori indistinguibili dai segnali di temperatura legittimi sullo strumento ricevente. I trasmettitori montati sulla testa eliminano completamente il cavo di prolunga convertendo il segnale in millivolt in un segnale del circuito di corrente da 4 a 20 mA sulla testa del sensore e il segnale del circuito di corrente è completamente immune al rumore e agli errori di dispersione che corrompono i segnali in millivolt su lunghi percorsi.
• Migliore immunità al rumore: L'uscita del circuito di corrente da 4 a 20 mA del trasmettitore integrato è molto più resistente alle interferenze elettromagnetiche (EMI) provenienti da motori vicini, azionamenti a frequenza variabile e cavi di alimentazione rispetto ai segnali del sensore millivolt trasportati su lunghi cavi di prolunga. Negli ambienti industriali con rumore elettrico significativo, questo miglioramento dell'immunità al rumore spesso produce una riduzione misurabile della variabilità della misurazione, che si traduce direttamente in un controllo del processo più stabile.
• Costi di cablaggio ridotti: Il cavo a doppino intrecciato schermato standard utilizzato per connessioni di loop di corrente da 4 a 20 mA costa dal 40 al 60% in meno al metro rispetto al cavo di prolunga specializzato per termocoppia richiesto per lunghi tratti di termocoppia non compensata. Per installazioni di grandi dimensioni con centinaia di punti di misurazione della temperatura a distanze di 50 metri o più dalla sala di controllo, questa differenza nei costi di cablaggio rappresenta un notevole risparmio sui costi di capitale che compensa parzialmente o completamente il costo unitario più elevato dei trasmettitori montati sulla testa rispetto alle semplici teste terminali.

Scelta del giusto trasmettitore di temperatura per il controllo di processo

La scelta del trasmettitore di temperatura corretto per un'applicazione di controllo di processo richiede la corrispondenza delle specifiche del trasmettitore ai requisiti di misurazione dell'applicazione su più dimensioni contemporaneamente. Il seguente quadro affronta i criteri di selezione chiave in una sequenza decisionale pratica.

Tipo di sensore e intervallo di misurazione

La prima decisione di selezione riguarda il tipo di sensore, che determina il potenziale di precisione fondamentale, il campo di misurazione e la compatibilità ambientale del sistema. Utilizzare sensori RTD (Pt100 o Pt1000) e trasmettitori compatibili per applicazioni che richiedono una precisione di misurazione migliore di più o meno 1 grado Celsius, per temperature inferiori a 600 gradi Celsius e dove è richiesta stabilità a lungo termine per anni di servizio continuo. Utilizzare sensori a termocoppia e trasmettitori compatibili per temperature superiori a 600 gradi Celsius, per applicazioni in cui è necessaria una risposta rapida a rapidi cambiamenti di temperatura o dove il costo dei sensori RTD è proibitivo per un gran numero di punti di misurazione.

I trasmettitori con ingresso universale che accettano sia ingressi termocoppia che RTD sono disponibili presso la maggior parte dei principali produttori e sono particolarmente utili in strutture con diversi inventari di sensori o in applicazioni di retrofit in cui il tipo di sensore esistente potrebbe non essere noto al momento dell'acquisto del trasmettitore. I trasmettitori di ingresso universali in genere sacrificano un piccolo incremento di precisione rispetto ai trasmettitori specifici del sensore a causa dei compromessi coinvolti nella progettazione dei circuiti di ingresso per gestire sia il segnale della termocoppia a livello di millivolt che la misurazione della resistenza richiesta per gli ingressi RTD, ma i progetti moderni hanno ridotto questa penalità di precisione a meno di 0,05 gradi Celsius nella maggior parte dei casi.

Protocollo di output e requisiti di comunicazione

Il protocollo di uscita del trasmettitore deve essere compatibile con l'infrastruttura del sistema di controllo ricevente:

• Solo analogico da 4 a 20 mA: Adatto per sistemi DCS e PLC meno recenti senza funzionalità di comunicazione digitale sul campo o per applicazioni semplici in cui al sistema di controllo è richiesto solo il valore attuale della temperatura di processo e non è necessario trasmettere dati diagnostici. Il trasmettitore solo analogico è l'opzione più semplice e più economica, poiché richiede solo una scheda di ingresso analogico standard nel sistema di controllo ricevente.
• da 4 a 20 mA con HART: Il protocollo HART (Highway Addressable Remote Transducer) sovrappone un segnale digitale al circuito di corrente da 4 a 20 mA, consentendo la comunicazione di dati di configurazione, diagnostica e variabili di processo secondarie a un sistema di gestione delle risorse compatibile con HART mentre il segnale primario da 4 a 20 mA continua a funzionare con l'infrastruttura di ingresso analogico esistente. I trasmettitori compatibili con HART rappresentano la scelta dominante per le nuove installazioni di trasmettitori di temperatura industriali in tutto il mondo perché forniscono funzionalità di diagnostica digitale senza richiedere la sostituzione dell'infrastruttura di cablaggio analogico esistente.
• Foundation Fieldbus o Profibus PA: Bus di campo digitali puri che sostituiscono il loop di corrente da 4 a 20 mA con un protocollo di comunicazione completamente digitale che trasporta più variabili di processo, diagnostica e parametri di configurazione su un'unica coppia di cavi in grado di collegare più dispositivi in una topologia bus. Adatto per nuove installazioni in cui il sistema di controllo supporta questi protocolli e i vantaggi della misurazione multivariabile e della diagnostica completa da una singola coppia di cavi giustificano i costi di progettazione dell'installazione più elevati rispetto ai sistemi analogici o HART.
• Senza fili (WirelessHART o ISA100): Trasmettitori di temperatura wireless che comunicano le misurazioni a un gateway wireless senza alcun cavo di segnale, alimentati da batterie o raccolta di energia dall'ambiente di processo. I trasmettitori wireless sono particolarmente preziosi nelle applicazioni di retrofit in cui far passare nuovi cavi di segnale in posizioni inaccessibili o pericolose sarebbe proibitivamente costoso, e nelle applicazioni di monitoraggio di risorse che si muovono o ruotano, dove le connessioni cablate sono poco pratiche.

Condizioni ambientali e di processo

L'ambiente fisico in cui verrà installato il trasmettitore impone requisiti relativi all'alloggiamento del trasmettitore, al grado di protezione dell'ingresso e alla certificazione per aree pericolose:

• Protezione dall'ingresso: La custodia del trasmettitore deve avere un grado di protezione minimo IP65 (a tenuta di polvere e protetta contro i getti d'acqua) per installazioni esterne e ambienti soggetti a lavaggio; IP67 (immersione fino a 1 metro) per applicazioni con rischio di allagamento d'acqua; e IP68 (immersione continua) per trasmettitori installati in luoghi sommersi. È necessario verificare il grado IP della testa di connessione e degli eventuali ingressi dei cavi, poiché l'elettronica del trasmettitore potrebbe avere un grado IP più elevato rispetto ai raccordi di ingresso effettivamente utilizzati nell'installazione.
• Certificazione per aree pericolose: I trasmettitori installati in aree classificate come potenzialmente esplosive secondo gli standard nazionali o internazionali di classificazione delle aree pericolose devono essere dotati della certificazione appropriata per la classificazione dell'area specifica. I metodi di protezione delle aree pericolose più comuni per i trasmettitori di temperatura sono la sicurezza intrinseca (Ex ia o Ex ib) per l'uso nelle zone 0, 1 e 2 (pericolo di gas) e le custodie ignifughe e antideflagranti (Ex d) per applicazioni in cui sono richiesti trasmettitori di potenza superiore. Verificare che l'approvazione specifica del trasmettitore copra il gruppo di gas e la classe di temperatura applicabili al luogo di installazione.
• Resistenza alle vibrazioni e agli urti: Nelle installazioni soggette a vibrazioni di macchinari di processo, selezionare trasmettitori testati e classificati per la frequenza e l'ampiezza di vibrazione previste. I trasmettitori per applicazioni di monitoraggio di compressori, pompe e turbine devono essere conformi agli standard di test sulle vibrazioni IEC 60068 2 6 con livelli di vibrazione di almeno 2 g nell'intervallo di frequenza da 10 a 2.000 Hz per evitare guasti prematuri dovuti all'affaticamento dei componenti indotto dalle vibrazioni.

Riepilogo dei parametri di selezione dei tasti

Come risolvere i problemi di un trasmettitore di temperatura?

Trasmettitore di temperatura la risoluzione dei problemi segue una sequenza diagnostica logica che isola sistematicamente il guasto nel sensore, nel cablaggio o nell'elettronica del trasmettitore prima di giungere a conclusioni su quale componente richiede attenzione. Affrontare i problemi del trasmettitore senza questa struttura sistematica porta a sostituzioni inutili di componenti e tempi di inattività prolungati del processo. La seguente sequenza copre le categorie di guasto più comuni nelle installazioni di trasmettitori di temperatura industriali.

Uscita massima o minima costante (segnale saturo)

Un'uscita del trasmettitore bloccata a 20,5 mA (o la corrente di guasto di livello superiore del trasmettitore) o a 3,6 mA (corrente di guasto di livello inferiore) indica che il trasmettitore ha rilevato una condizione fuori range o un guasto del sensore e ha portato la sua uscita a un valore di sicurezza preimpostato. Diagnosticare come segue:

1. Verificare la presenza di codici di errore attivi: Collegare un comunicatore HART o il software di configurazione del produttore al trasmettitore e leggere qualsiasi diagnostica di guasto attiva. Il sistema di autodiagnosi del trasmettitore in genere identificherà se il guasto è un ingresso del sensore aperto, un cortocircuito all'ingresso del sensore, un ingresso del sensore fuori portata o un guasto hardware interno del trasmettitore. Queste informazioni diagnostiche indirizzano immediatamente l'indagine al componente corretto senza richiedere l'ispezione fisica di ogni elemento nel circuito di misura.
2. Misurare la continuità del sensore ai terminali del trasmettitore: Scollegare i cavi del sensore dai terminali di ingresso del trasmettitore e misurare la resistenza del sensore (per RTD) o la continuità (per termocoppia) sulle viti dei terminali con un multimetro calibrato. Un RTD Pt100 a temperatura ambiente dovrebbe misurare circa 109-110 ohm per ogni 25 gradi Celsius sopra il riferimento di 0 gradi del sensore; una lettura di circuito aperto indica un elemento RTD rotto o un cavo del sensore tagliato. Una termocoppia a temperatura ambiente dovrebbe produrre una lettura di resistenza molto bassa (tipicamente da 1 a 10 ohm a seconda del materiale e della lunghezza della termocoppia); un circuito aperto indica una giunzione o un filo della termocoppia rotto.
3. Ricollegare il sensore e verificare la lettura rispetto a un riferimento: Se il sensore misura correttamente sui terminali del trasmettitore ma l'uscita del trasmettitore è ancora saturata, verificare che il campo di misura configurato del trasmettitore sia appropriato per la temperatura di processo effettiva. Un trasmettitore che funziona correttamente e riceve un segnale dal sensore per una temperatura al di fuori dell'intervallo configurato saturerà la sua uscita; la riduzione dell'intervallo di misurazione o la riconfigurazione dell'intervallo per includere la temperatura di processo effettiva dovrebbe ripristinare il normale funzionamento.

Uscita rumorosa o instabile

Un'uscita che fluttua rapidamente oltre ciò che la temperatura del processo stessa potrebbe spiegare indica la presenza di rumore elettrico nel cablaggio del sensore o del trasmettitore, una connessione allentata o un problema di ingresso di umidità nell'alloggiamento del trasmettitore o nella testa di connessione del sensore. Esaminare quanto segue in ordine:

• Controllare la messa a terra dello schermo: Verificare che la schermatura del cavo del sensore sia messa a terra solo a un'estremità (tipicamente all'estremità della sala di controllo o dell'armadio di smistamento), con l'estremità del campo della schermatura senza terminazione. La messa a terra dello schermo su entrambe le estremità crea un anello di terra che può iniettare rumore nel circuito di misura alle stesse frequenze della sorgente di interferenza. La correzione delle schermature a doppia messa a terra spesso risolve i problemi di rumore del trasmettitore senza alcun altro intervento.
• Ispezionare i terminali di collegamento per rilevare umidità e corrosione: Aprire la testa di connessione del trasmettitore e ispezionare tutte le viti dei terminali e i collegamenti per individuare eventuali accumuli di umidità, prodotti di corrosione o viti dei terminali allentate. L'umidità tra i terminali del cavo di prolunga della termocoppia e la struttura metallica messa a terra crea correnti di dispersione che appaiono come rumore nella misurazione. Asciugare la testa di connessione con aria compressa secca, trattare i terminali corrosi con un detergente per contatti e serrare tutte le viti dei terminali alla coppia specificata prima di rimontare la testa con una nuova guarnizione per l'ingresso del cavo.
• Separare i cavi dei sensori dai cavi di alimentazione: Verificare che il cavo del sensore venga instradato separatamente dai cavi di alimentazione, dai cavi del convertitore di frequenza e da altre fonti di rumore elevato durante tutto il suo percorso dal sensore al trasmettitore o alla sala di controllo. Il percorso parallelo del sensore e dei cavi di alimentazione crea un accoppiamento induttivo e capacitivo che inietta rumore nel segnale di misurazione; mantenendo una separazione di almeno 300 mm dai cavi di alimentazione, o posizionando i cavi dei sensori in un condotto metallico separato, si elimina questo percorso di accoppiamento.

Offset di lettura: errore di misurazione coerente

Un trasmettitore di temperatura che produce una lettura costantemente al di sopra o al di sotto della temperatura di processo effettiva con un offset fisso nell'intervallo di misurazione, confermata dal confronto con un termometro di riferimento calibrato nello stesso processo, indica una deriva di calibrazione del trasmettitore, una configurazione errata del trasmettitore o una fonte di errore sistematico come la resistenza del conduttore in una connessione RTD a due fili non compensata. Verificare i parametri di configurazione del trasmettitore (tipo di sensore, tipo di connessione, intervallo e zero) rispetto alla documentazione di messa in servizio originale prima di eseguire un controllo di calibrazione, poiché gli errori di configurazione introdotti durante la manutenzione sono una causa comune e facilmente correggibile di offset di lettura sistematica. Se la configurazione è confermata corretta, eseguire un controllo di calibrazione a due punti utilizzando una sorgente di temperatura di precisione e un trasmettitore o calibratore di riferimento certificato per caratterizzare la grandezza e la dipendenza dalla temperatura dell'offset e applicare una correzione di calibrazione o sostituire il trasmettitore se l'offset supera i requisiti di precisione dell'applicazione.

Manutenzione di trasmettitori di temperatura per applicazioni industriali

Un disciplinato trasmettitore di temperatura il programma di manutenzione preserva l'accuratezza della misurazione, previene errori di misurazione imprevisti che interrompono il controllo del processo e massimizza la vita utile dell'investimento dello strumento. Il programma di manutenzione per i trasmettitori di temperatura industriali copre la verifica periodica della calibrazione, l'ispezione fisica, la revisione dei dati diagnostici per la manutenzione predittiva e la sostituzione pianificata dei componenti del sensore che subiscono un invecchiamento accelerato durante il servizio.

Programma di verifica della calibrazione

L'intervallo di verifica della calibrazione per i trasmettitori di temperatura deve essere stabilito in base ai requisiti di precisione dell'applicazione, alla stabilità a lungo termine specificata del trasmettitore e alle conseguenze di errori di misurazione non rilevati per la qualità e la sicurezza del controllo del processo. Gli intervalli tipici di verifica della calibrazione per i trasmettitori di temperatura industriali vanno da 6 mesi per misurazioni critiche per la sicurezza in cui qualsiasi deriva superiore o meno a 0,5 gradi Celsius deve essere rilevata tempestivamente, a 2 - 5 anni per misurazioni di monitoraggio non critiche in cui le specifiche di stabilità a lungo termine del trasmettitore (tipicamente più o meno dallo 0,1 allo 0,25% dello span all'anno dei principali produttori) giustificano intervalli più lunghi tra i controlli.

La verifica della calibrazione deve essere eseguita utilizzando una sorgente di temperatura calibrata (calibratore a blocco secco o bagno di temperatura) riconducibile agli standard di misurazione nazionali, con un termometro di riferimento calibrato con una precisione maggiore rispetto al trasmettitore da controllare che funge da standard di confronto. Registrare le letture come trovato e come lasciato ad almeno due punti di temperatura all'interno dell'intervallo configurato (tipicamente al 25% e al 75% dell'intervallo) per caratterizzare sia l'offset zero che l'errore dell'intervallo. Documentare tutti i risultati di calibrazione nel registro di calibrazione dello strumento e definire l'andamento dei risultati nel corso delle calibrazioni successive per identificare una deriva graduale che potrebbe indicare un deterioramento delle condizioni del sensore prima che diventi un problema di misurazione.

Ispezione fisica e manutenzione preventiva

Il programma di ispezione fisica per i trasmettitori di temperatura dovrebbe includere i seguenti controlli ad ogni visita di manutenzione programmata:

• Integrità della custodia: Ispezionare la custodia del trasmettitore per eventuali danni fisici, corrosione o deterioramento dei rivestimenti protettivi. Verificare che tutti gli ingressi dei cavi siano sigillati con i pressacavi originali e che le guarnizioni sul coperchio del trasmettitore non siano danneggiate e facciano completo contatto. Sostituire le guarnizioni deteriorate per mantenere il grado di protezione dell'ingresso dell'alloggiamento.
• Collegamenti terminali: Ispezionare tutte le connessioni dei terminali per verificarne la tenuta, la corrosione e la presenza di umidità nella testa di connessione. Stringere nuovamente le viti dei terminali alla coppia specificata; la corrosione delle connessioni terminali è un guasto progressivo che, se non risolto, produce un errore di misurazione crescente e un eventuale guasto del circuito aperto.
• Condizioni del pozzetto termometrico (se presente): Ispezionare il pozzetto termometrico per verificare l'eventuale presenza di corrosione esterna, danni meccanici dovuti a vibrazioni indotte dal flusso (visibili come usura o crepe sulla connessione al processo) e pulizia interna. Un pozzetto termometrico con un significativo assottigliamento delle pareti dovuto alla corrosione crea il rischio di rilascio del fluido di processo in caso di cedimento della parete rimanente, richiedendone la sostituzione prima che la funzione di protezione della misurazione del pozzetto termometrico venga compromessa.
• Condizione dell'elemento sensore: Per gli elementi RTD e termocoppia esposti, ispezionare la guaina protettiva per danni meccanici, vaiolature e qualsiasi segno di contaminazione del fluido di processo della cavità del sensore. Confrontare la resistenza del sensore di corrente (per RTD) o la resistenza di isolamento (per la guaina della termocoppia) con i valori di base registrati al momento della messa in servizio; una resistenza di isolamento degradata nella guaina della termocoppia (inferiore a 1 megaohm alla temperatura operativa) indica l'ingresso di umidità o il deterioramento della guaina che produrrà errori di misurazione e richiederà la sostituzione del sensore.

Utilizzo dei dati diagnostici per la manutenzione predittiva

I trasmettitori di temperatura con bus di campo digitale e compatibili con HART generano continuamente dati diagnostici che possono essere utilizzati per identificare i problemi in via di sviluppo prima che causino errori di misurazione. I moderni trasmettitori di temperatura integrati monitorano e segnalano parametri tra cui la temperatura della giunzione fredda, la resistenza del sensore (per ingressi RTD), la tensione di alimentazione del circuito, la temperatura elettronica interna del trasmettitore e le ore di funzionamento totali dall'ultimo ripristino. La revisione di questi parametri diagnostici attraverso un sistema di gestione delle risorse durante le normali operazioni, anziché attendere che il trasmettitore segnali un avviso, consente approcci di manutenzione predittiva che pianificano la sostituzione del sensore in base agli indicatori delle condizioni effettive anziché a intervalli di calendario fissi.

Un aumento progressivo della resistenza del sensore RTD al di sopra del valore previsto per la temperatura di processo, osservato nei dati diagnostici nel corso di letture successive, è un indicatore precoce di contaminazione dell'elemento sensore o di danno meccanico che alla fine produrrà un errore di misurazione significativo o un guasto del circuito aperto. Pianificare la sostituzione del sensore alla successiva finestra di manutenzione pianificata quando questa tendenza viene identificata per la prima volta, anziché attendere un errore di misurazione completo, evita l'interruzione del processo associata a una sostituzione non programmata del sensore durante la produzione. Questo approccio predittivo alla manutenzione dei trasmettitori di temperatura è una delle applicazioni più convenienti della capacità diagnostica digitale incorporata nei moderni trasmettitori di temperatura industriali.
